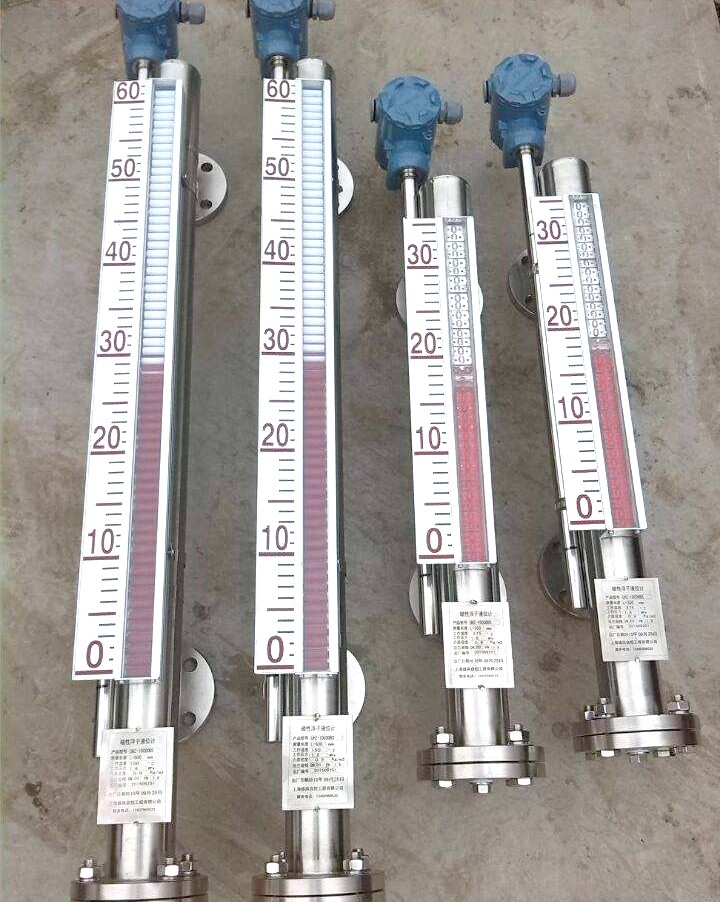

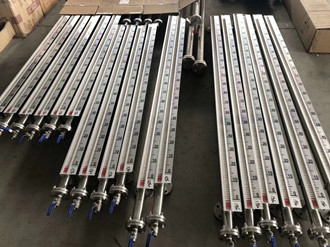

防腐磁翻板液位计

  防腐磁翻板液位计的显著特点是液体介质与指示器完全隔离，所以在任何情况下都非常放心、可靠、耐用、而且各种型号的液位计配上液位报警、控制开关，可实现液位或界位的上、下限越位报警、控制或联锁，配上静压式液位变送器或干簧-电阻式液位变送器，可将液位、界位信号转换成二线制4-20mADC标准信号，实现远距离指示、检测、记录与控制。

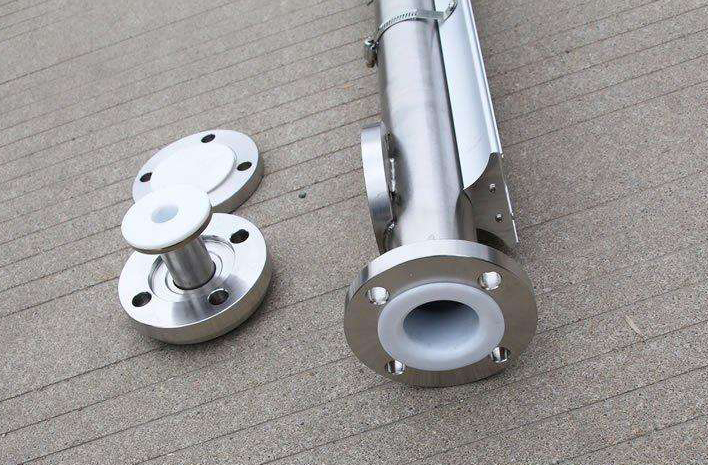

  防腐磁翻板液位计采用不锈钢本体内衬聚丙烯（PP）和聚四氟乙烯（PTFE）工艺，有很高的结构强度和耐腐蚀性，可适用于盐酸等酸性液体、碱性液体和有机溶剂。 适合腐蚀性介质的测量。适用于腐蚀性介质且工作温度又较高场合的液位测量，采用不锈钢内衬聚四氟乙烯拉伸翻边新工艺，结构可靠，使用寿命长,。是强腐蚀性介质液位测量的好选择。

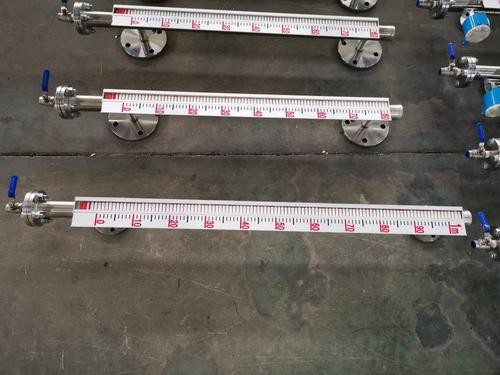

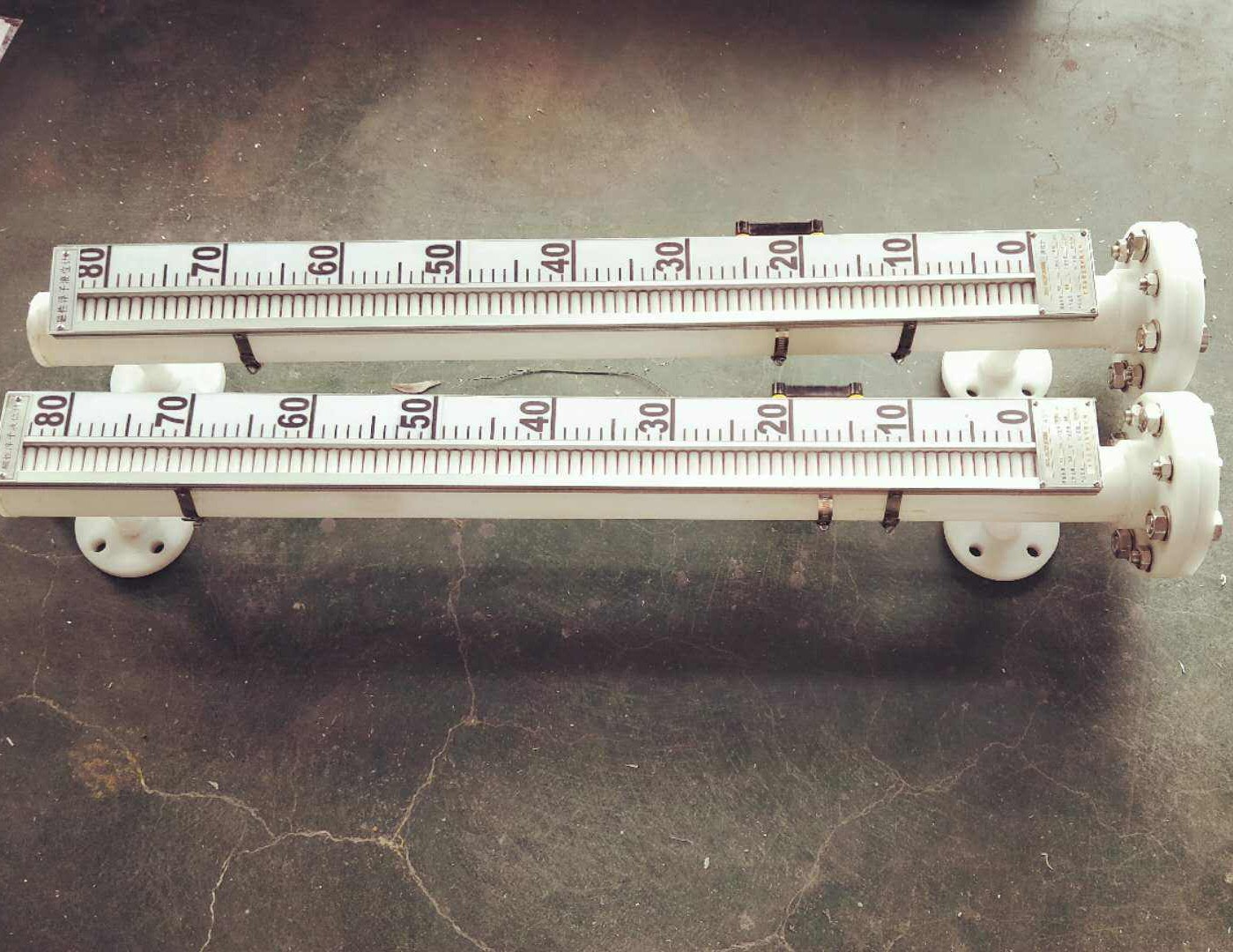

  侧装式内衬型磁翻板液位计（PP）适用于盐酸、稀硫酸等无机类腐蚀性液体的测量,由于采用高强度可与金属接近,尤其是PPR 特的保温性,合该产品适用于室外水箱液位测量,遇冬季内部不会结冰.但不如衬PTFE型耐温及耐压性能好，温度及压力较低时选用此产品性价比较高。用户可根据工程需要，配合远传变送器使用，可实现就地数字显示，以及输出4~20mA的标准远传电信号，以配合记录仪表，或工业过程控制的需要。也可以配合磁性控制开关或接近开关等使用，对液位监控报警或对进液出液设备进行控制。

防腐磁翻板液位计特点：

1、以浮子为测量元件，磁钢驱动翻柱显示，无需能源。

2、配上下限开关输出，可实现远距报警，限位控制。

3、配变送器可实现液位远距报指示，检测与控制。

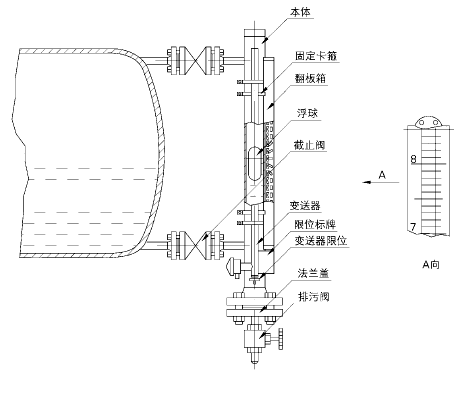

防腐磁翻板液位计工作原理

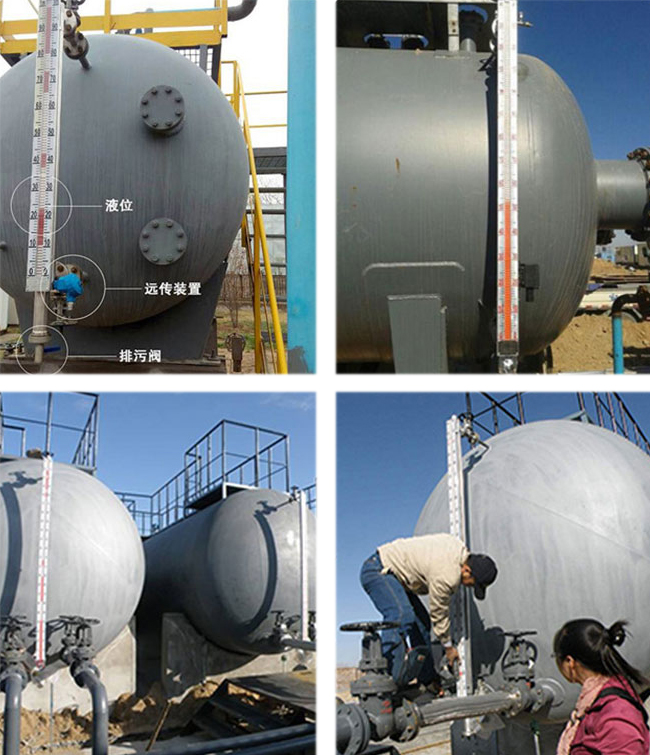

1、液位计安装须垂直，以保证浮球组件在主体管内上下运动自如。

2、液位计主体周围不容许有导磁体靠近否则直接影响液位计正确工作。

3、液位计安装完毕后，需要用磁钢进行校正对翻柱导引一次使零位以下显示红色，零位以上显示白色。

4、液位计投入运行时应先打开下引液管阀门让液体介质平稳进入主体管，避免液体介质带着浮球组件急速上升，而造成翻柱转失灵和乱翻。若发生此现象待液面平稳后可用磁钢重新校正。

防腐型磁翻板液位计参数

1、测量范围：300～4000㎜（超过5000mm时可特殊订制）

2、显示精度：±10mm；

3、工作压力：PP：常压

4、介质温度：PP：-20～70℃；

5、介质密度：≥.0.5g/cm3；

6、介质粘度： ≤0.4Pa·S；

7、过程连接：DN2025/50/80/150 PN1.0 （执行标准HG20592~20635-97），如需其它标准可按客户要求制造。

8、接液材质：/PP等等

9、浮子材质：316L、PVC/UPVC/CPVC/PP、PTFE、钛等。

防腐磁翻板液位计报警器输出

输出形式：三常开、三常闭开关信号

能点容量：220VAC 2A

工作寿命：>105次

报警精度：±5mm

供电电源：24VDC、220VAC 50Hz

环境温度：-40～60℃

出线口接头：内螺纹M20×1.5

防爆型式标志：本安型ibllBT4

隔爆型diBT4

防腐磁翻板液位计液位远传输出

远传量程：0～6000mm(任意选用)

精度：±10.0mm

回差：±10.0mm

输出信号：4～20mADC

远传最大距离：3km

负载电阻：250Ω(不包括导线电阻200Ω)

供电电源：24VDC、220V.AC 50Hz；

环境温度：-40～60℃

出线口接头：内螺纹M20×1.5

防爆型式标志：本安型ibllBT5

              隔爆型diBT5
