一体化孔板流量计

概述

  标准孔板流量计可用于测量管道中液体、气体、蒸汽的流量。标准孔板按国标 GB/T2624-93 设计制造，按国标 JJG640-94 检定。标准孔板可以采用角接取压（包括环室取压）、法兰取压或 D-D/2Q 取压三种取压方式。按国际规定进行设计、制造和检定的标准孔板无需实流标定，精度高、结构简单、制造成本地、但压力损失在所有标准节流装置中最大，不适用于要求压力损失小的情况，标准孔板广泛用于石油、  化工、冶金、电力等行业。

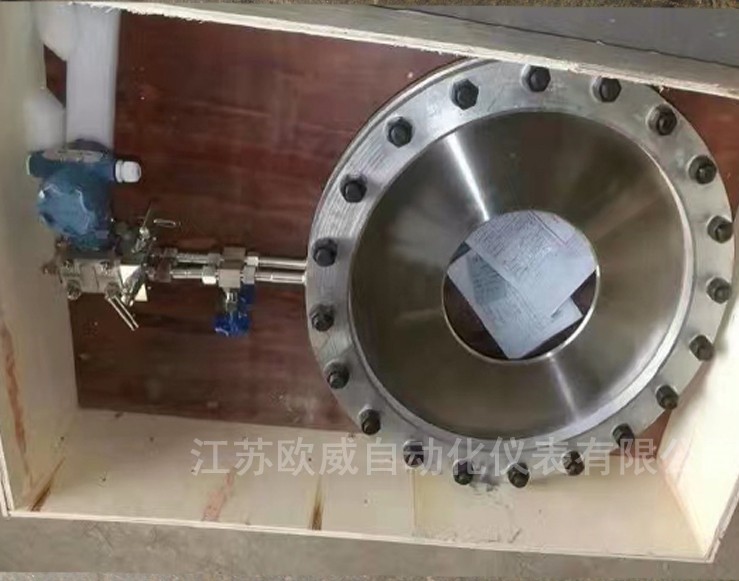

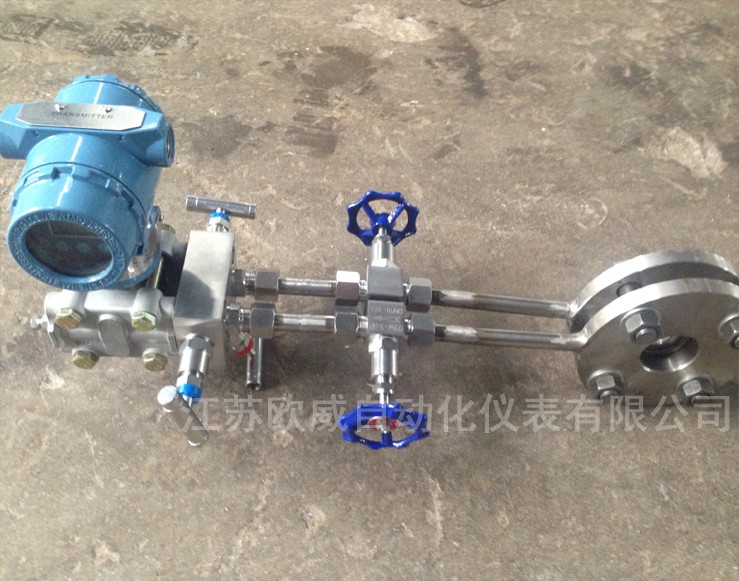

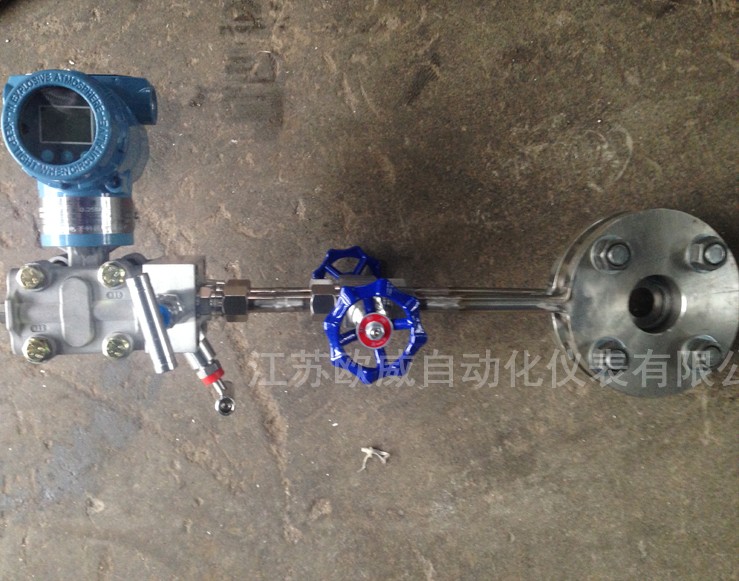

  OW-LG孔板流量计是将标准孔板、智能差压变送器、三阀组、智能流量积算仪配套组成的，又称差压式流量计、平衡流量计，具有高量程比差压流量装置，可测量气体、蒸汽、液体的流量。广泛应用于石油、化工、冶金、电力、供热、供水等领域的过程控制和测量。

原理

在管道内部装上孔板或喷咀等节流件，由于节流件的孔径小于管道内  径，当流体流经节流件时，流束截面突然收缩，流速加快。节流件后  端流体的静压力降低，于是在节流件前后产生产生静压力差，该静压 力差与流体过的流体流量之间有确定的数值关系、可用差压变送器

（或差压计）测量节流件前后的差压，实现对流量的测量。

主要技术指标

1.公称直径： 50 mm ≤DN≤1200mm 如 DN>1200 mm，需实流标定

2.孔径比β：0.20≤β≤0.75

3.雷诺数范围： 当 0.20≤β≤0.45 时，5000≤ReD

当 0.45≤β≤0.75 时，10000≤ReD 4.公称压力：PN≤16MPa

OW-LG一体化孔板流量计特点：

1、结构简单、牢固，性能稳定可靠，使用期限长，价格低廉。

2、标准型节流装置无须实流校准，即可投用。

3、一体型孔板安装更简单，无须引压管，可直接接差压变送器或压力变送器。

4、具有高精度，完善的自诊断功能。

5、智能孔板流量计其量程可自编程调整。

6、可同时显示累计流量、瞬时流量、压力、温度。

7、具有在线、动态全补偿功能外，还具有自诊断、自行设定量程。

8、配有多种通讯接口

9、量程范围宽、大于10：1

OW-LG一体化孔板流量计参数：

信号输出：脉冲输出p-p值由供电电源确定、电流输出(配显示仪表)4～20mA两线制

现场显示：8位LCD显示累积流量，单位(m3)，4位LCD显示瞬时流量，单位(m3/h)、电池电量、频率、流速

通讯接口：带有RS485通迅接口

供电电源：DC5～24V，标准型3V锂电池安装于仪表内部可连续使用八年以上

传输距离：传感器至显示仪距离可达500m

安装要求

1.安装时应保证孔板中心、法兰轴线、管道轴线、管道轴线和垫片同心，不同心度不得超过 0.002D/β

2.孔板的正负方向，上下游取压法兰应与介质流向相符，取压孔的方位可根据介质不同和便送器的的安装情况确定。

3.节流装置与管道连接时，焊接处的端面与管道轴线的不垂直度不得大于 1°，焊接后内部焊缝应加工处理，使其光滑，无焊疤和焊渣。

4.取压法兰与管道焊接前，应先将官道上的取压空钻好，其直径与取压法兰上的取压孔径相同，焊接时取压法兰上的取压孔与管道上的取压孔对准。

5.可选带上下游直管段。

6.D-D/2 取压是成套供货，法兰连接可直接装置。
