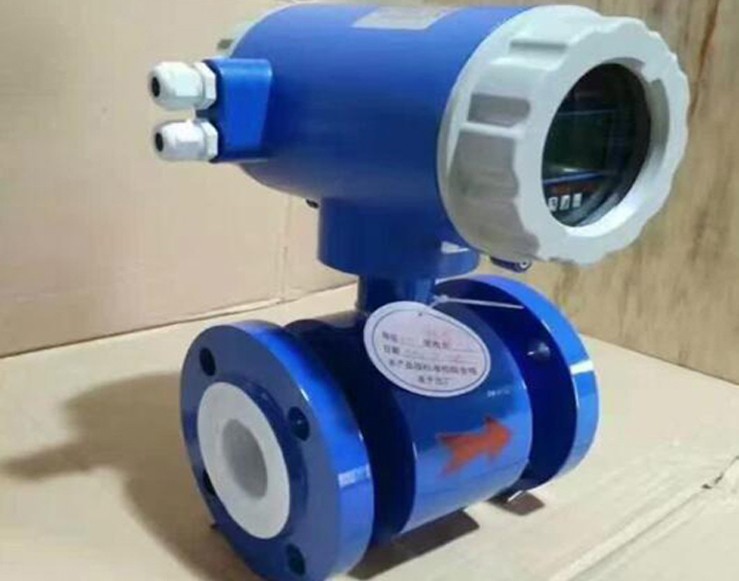

智能电磁流量计

1、测量不受介质密度、粘度、温度、压力和电导率变化的影响
2、管内无阻碍部件,无压损,直管段要求较低,对浆液测量有独特的适应性
3、可选衬里和电极材料,具有耐腐蚀和耐磨损性
4、转换器可与传感器组成一体型或分离型
5、中文显示LCD,显示累积流量,瞬时流量、流速、流量百分比等

一. 智能电磁流量计产品功能说明


  电磁流量计可用来测量封闭管道中导电流体的体积流量。广泛应用于石油化工、钢铁冶金、给水排水、水利灌溉、水处理、环保污水测控、造纸、医药、食品等工农业生产工艺过程中的流量测量和控制。

  使用环境条件

   环境温度:   传感器-25℃~+60℃   转换器-10℃~+60℃

   相对温度:   5%-95%

 工作条件

   流体最高温度:   一体型  70℃

         分离型:   聚四氟乙烯衬里   150℃

                    氯丁橡胶衬里     80℃

                    聚氨酯橡胶衬里   70℃

     流体电导率:   ≥5uS/cm


1、基本功能

■励磁方式:矩形波励磁

■励磁频率:25HZ;12.5HZ,6.25HZ,3.125HZ

■励磁电流可选定为160mA、250mA

■空管测量功能,连续测量,定值报警;

■流速测量范围:0.04 --- 15米/秒,流速分辨率:0.5毫米/秒;

■交流高频开关电源,电压适用范围:85VAC --- 265VAC;

■直流24V开关电源,电压适用范围:18VDC --- 36VDC;

■通讯功能:RS485(MODBUS);

■中文、英文,液晶显示方式;

■内部有三个积算器总量,可分别记录:正向总量、反向总量、净总量。

■具备防雷电保护设计电路。高效抗干扰电路,适用各种恶劣环境

2、正常工作条件

环境温度:–20~+65℃;

相对湿度:5%~90%;

供电电源:单相交流电 85~265V,45~63Hz;

耗散功率:小于10W(连接传感器配后)。

3、与传感器连接型式

一体式:圆形壳体,壳体直接同传感器法兰连接。

分体式:转换器通过电缆和传感器的接线盒相连。

4、安装尺寸图

     根据用户电磁流量计传感器和转换器连接件的尺寸,我公司提供三种转换器外壳,如下图所示,请注意:电路板都是一样的,软件和菜单、功能都一样,只是外壳的尺寸和形状不一样而已。

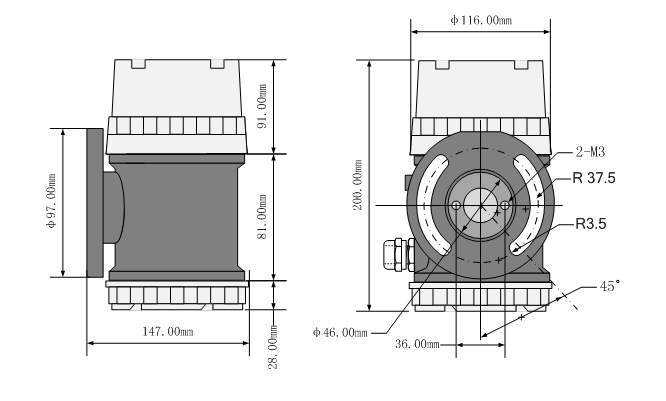

4.1.一体型电磁流量计转换器

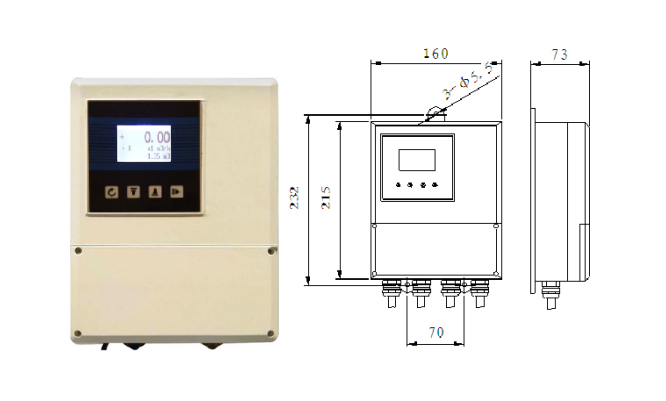

4.2分体型电磁流量计转换器





二. 智能电磁流量计技术性能指标

1、执行标准

OW-T电磁流量计转换器设计、生产、检测执行《JJG-1033-2007 电磁流量计》。

2、基本参数与性能指标

2.1.配套传感器公称通径(mm)

1,1.5,2,3、6、8,10、15、20、25、32、40、50、65、80、100、125、150、200、250、300、350、400、450、500、600、650,700、800、900、1000、1100,1200、1300,1400、1500,1600、1700,1800、2000、2200、2400、2600、2800、3000;

2.2.传感器配套要求

电磁流量计传感器信号灵敏度:在1米/秒流速下,传感器输出150µV ~200µV;

    励磁电流与线圈电阻的匹配:

250mA励磁电流:35~ 65Ω;160mA励磁电流:65 ~ 120Ω

2.3.电流输出

负载电阻:4~20mA时,0~750Ω。基本误差:0.1%±10μA。

2.4.频率输出

频率输出范围:100~5000Hz;

输出电气隔离:光电隔离。隔离电压:> 1000VDC;

频率输出驱动:场效应管输出,最高承受电压36VDC,最大负载电流250mA。

2.5.脉冲输出

输出脉冲当量:用户自定义

输出脉冲宽度:用户可设

输出电气隔离:光电隔离,隔离电压: > 1000VDC

脉冲输出驱动:场效应管输出,最高承受电压36VDC,最大负载电流250mA。

2.6.报警输出

报警输出接点:ALMH---高报警;ALML---低报警 (无源触点);

输出电气隔离:光电隔离。隔离电压:> 1000VDC;

报警输出驱动:达林顿管输出,最高承受电压36VDC,最大负载电流30mA。

2.7.电磁流量计数字通讯接口及通讯协议

MODBUS接口:RTU格式,物理接口RS-485,电气隔离1000V;


电磁流量计选型表:

型号

口径


OW-LDE

15~2600



代号

电极材料


K1

316L

K2

HB

K3

HC

K4

K5

K6

铂合金

K7

不锈钢涂覆碳化钨


代号

内衬材料


C1

聚四氟乙烯F4

C2

聚全氟乙丙烯F46

C3

聚氟合乙烯FS

C4

聚录丁橡胶

C5

聚氨脂橡胶


代号

功能

E1

0.3级

E2

0.5级

E3

1级

F1

4-20Madc,负载≤750Ω

F2

0-3khz,5v有源,可变脉宽,输出高端有效频率

F3

RS485接口

T1

常温型

T2

高温型

T3

超高温型

P1

1.0MPa

P2

1.6MPa

P3

4.0MPa

P4

16MPa

D1

220VAC±10%

D2

24VDC±10%

J1

一体型结构

J2

分体型结构

J3

防爆一体型结构
