自整定PID调节器

1、控制量PID调节正反作用选择。
2、可独立设置PID调节器的上下限限幅值。
3、PID参数自整定或P参数独立自整定。
4、开机自动或开机手动且手动输出值可预置。

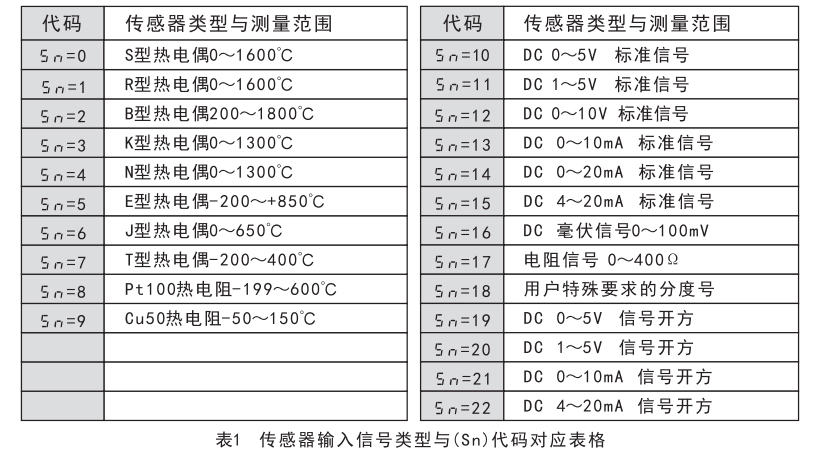

   自整定PID调节器采用了表面贴装加工工艺,使用全自动贴片机,具有很好的使用性能与抗干扰能力。自整定PID调节器支持多达22种信号类型输入,可与各类传感器、变送器配套使用。仪表自带多套控制算法及多种控制方式,包含继电器调节控制、SSR电平调节控制、电流模拟暈调节控制等多种硬件调节控制输出方式,可实现对温度、压力、液位、速度、流量等物理上的控制与测量显示。

   自整定PID调节器内置四个继电器,每个继电器的报警值、上下限报警功能、报警回差可分别设定,可设置报警延迟与首次上电抑制功能。可自定义操作员菜单、设定值上下限幅控制输出上下限幅、控制输出上限有效范围、控制回差等,以实现不同用户的使用需求。此外,仪表带继电器报警控制输出、模拟量调节控制输出、RS-485/232通讯、模拟正反比变送输出、仪表异常变送输出选择等多种输出功能,带双屏高亮度数码管显示,其适用范围非常广泛,可用于热处理、航海、航天、军工、化工、石化、治金、机械、制药、陶瓷、橡胶以及各种普通电炉、烘箱等多个领域。


自整定PID调节器主要技术指标

1、测量精度:±0.5%FS+1d  ±0.2%FS+1d

2、模拟输入阻抗:电流信号:≤50Ω;电压信号:≥500kΩ

3、模拟输出阻抗:电流信号:0 - 10mA≥1.5kΩ;4 - 20mA≥250Ω

                           电压信号:0 - 5V,1 - 5V输出阻抗≤1Ω

4、开关量输出:交流220V,3A(阻性负载)

5、手动/自动状态输出:自动状态为断;手动状态为通

6、断电后设置的参数保持时间:≥20年

7、绝缘阻抗:交流电压1500V、1分钟

8、绝缘阻抗:50MΩ以上

9、工作环境要求:温度:0 - 50℃、相对湿度≤85%,无腐蚀性气体,无震动场合。



自整定PID调节器主要性能

  1、二十多种输入信号可选择(测量输入信号可进行开方及小信号切除)。

  2、过程量、给定值、控制量、阀位反馈量等多重显示。测量值与给定值的显示可进行加减运算。

  3、控制量PID调节正反作用选择。

  4、可独立设置PID调节器的上下限限幅值。

  5、PID参数自整定或P参数独立自整定。

  6、开机自动或开机手动且手动输出值可预置。

  7、手自动双向无扰动切换及手动状态指示与输出。

  8、输入开关量SB功能控制给定值位移。

  9、二个或三个模拟量输出。

 10、仪表最多可有六个开关量输出,也可设置其中一个开关量对另外二个开关最有选择的进行监控,实现带有消音时间的智能声光报警功能。

  11、远程EM1、EM2控制。

  12、50Hz同步双向可控硅过零补控制算法以实现对每一个正统波的优化控制,避免了大功率负载对电网的高次谐波污染。

  13、断续PID的调节器仪表可以为用户内置40A双向可控硅直接控制交流2KM以下的单项阻性负载或输出3组触发500A以下双向可控硅的同步信号。

  14、8组给定值SP及P、I、D参数存储和调用。

  15、远程开关量控制调节器的控制量输出为PID调节方式或保持状态,双向无扰动切换。

  16、给定值及PID参数在线无扰动设置。

  17、远程开关量控制调节器的控制量输入为PID调节方式或跟踪状态,双向无扰动切换。

  18、仪表内在作PID调节或位式控制的同时,可以定义一个或二个继电器实现每一个通道长达100小时定时精度10-5的双通道定时功能。

  19、断阻、断线、断偶后可故障控制输出,也可实现阀位反馈的堵转或断线(1-5V、4-20mA)的故障控制输出。
