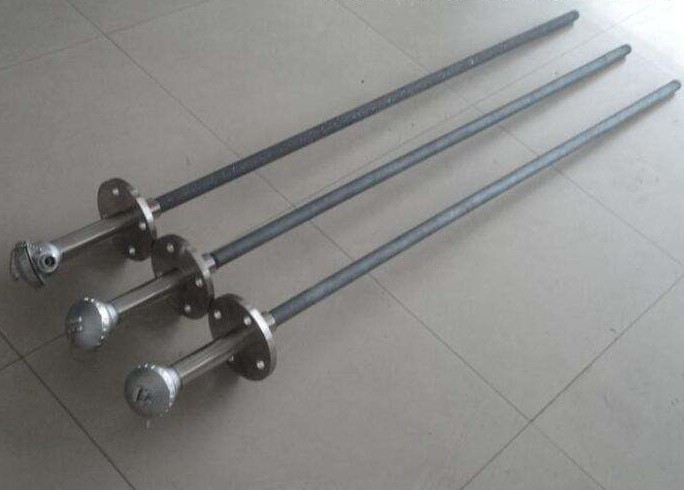

钨铼热电偶

l)碳化硅管(Sic)可在1600℃以下的氧化气氛中使用
2)二硅化钼管(Mosi2)在1600℃以下的空气及某些腐蚀气氛中使用
3)钼管(Mo )在2300 C以下真空中使用
4)钽管(Ta)在2300C以下真空中使用


  钨铼热电偶是耐高温热电偶,它具有温度一电势线性关系好,热稳定性可靠,价格便宜等优点。与显示仪表配套,可直接测量液体、蒸汽和气体介质等的温度。它可以部分替代铂铑热电偶作为冶金工业、高温电子热电系统结构工程及空间运载工具,核反应堆的高温测量工具。

  钨铼热电偶热电势对温度的关系符合ZBN05003—88分度表,等同 ASTME696—84标准。在真空、还原、惰性气氛中,可在0~2300℃范围内使用。采用特殊保护管的钨铼偶也可以在1600℃下的氧化气氛中长期使用,其价格较铂铑热电偶低。
常温绝缘电阻
钨铼热电偶在周围空气温度为20士15℃,相对湿度不大于 85%
热电极与外保护管之间绝缘电阻应大于 100MΩ.m
钨铼热电偶的外保护管选用
  (l)碳化硅管(Sic)可在1600℃以下的氧化气氛中使用
  (2)二硅化钼管(Mosi2)在1600℃以下的空气及某些腐蚀气氛中使用(协议供货)
  (3)钼管(Mo )在2300 C以下真空中使用(协议供货)
  (4)钽管(Ta)在2300C以下真空中使用(协议供货)
钨铼热电偶主要技术指标

产品名称

产品型号

分度号

ASTM分度号

测温范围℃

允差

使用气氛

抗氧化钨铼热电偶

WRW-1500型

WRe3/25

D

0~1650

±0.5%∣t∣

氧化、真空、还原等惰性气体

WRe5/26

C

0~1650

±0.5%∣t∣

钨铼热电偶产品规格

产品型号

结构

保护管直径(mm)

保护管材质

WRW-1500型

双层管

16


6

特纯刚玉管


硅化钼管

三层管

25

16

6

特纯刚玉管

特纯刚玉管

硅化钼管

三层管

30

16

6

再结晶碳化硅管

特纯刚玉管

硅化钼管

1) 热电偶 I 级按协议订货;
