可以直接测量各种生产过程中从0℃~800℃范围内的液体、蒸汽和气体介质以及固体表面的温度,应符合GB/T18404-2001标准。

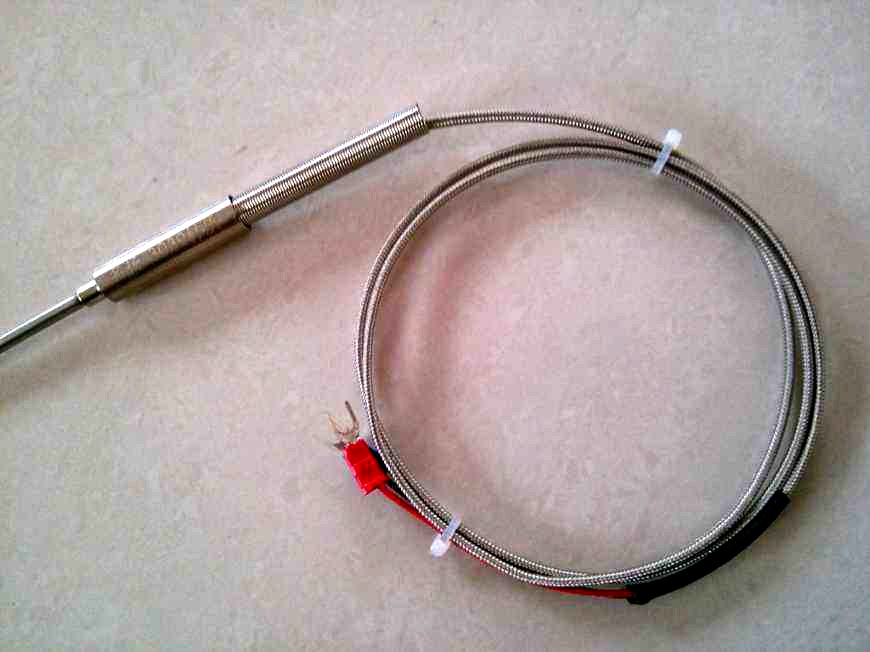

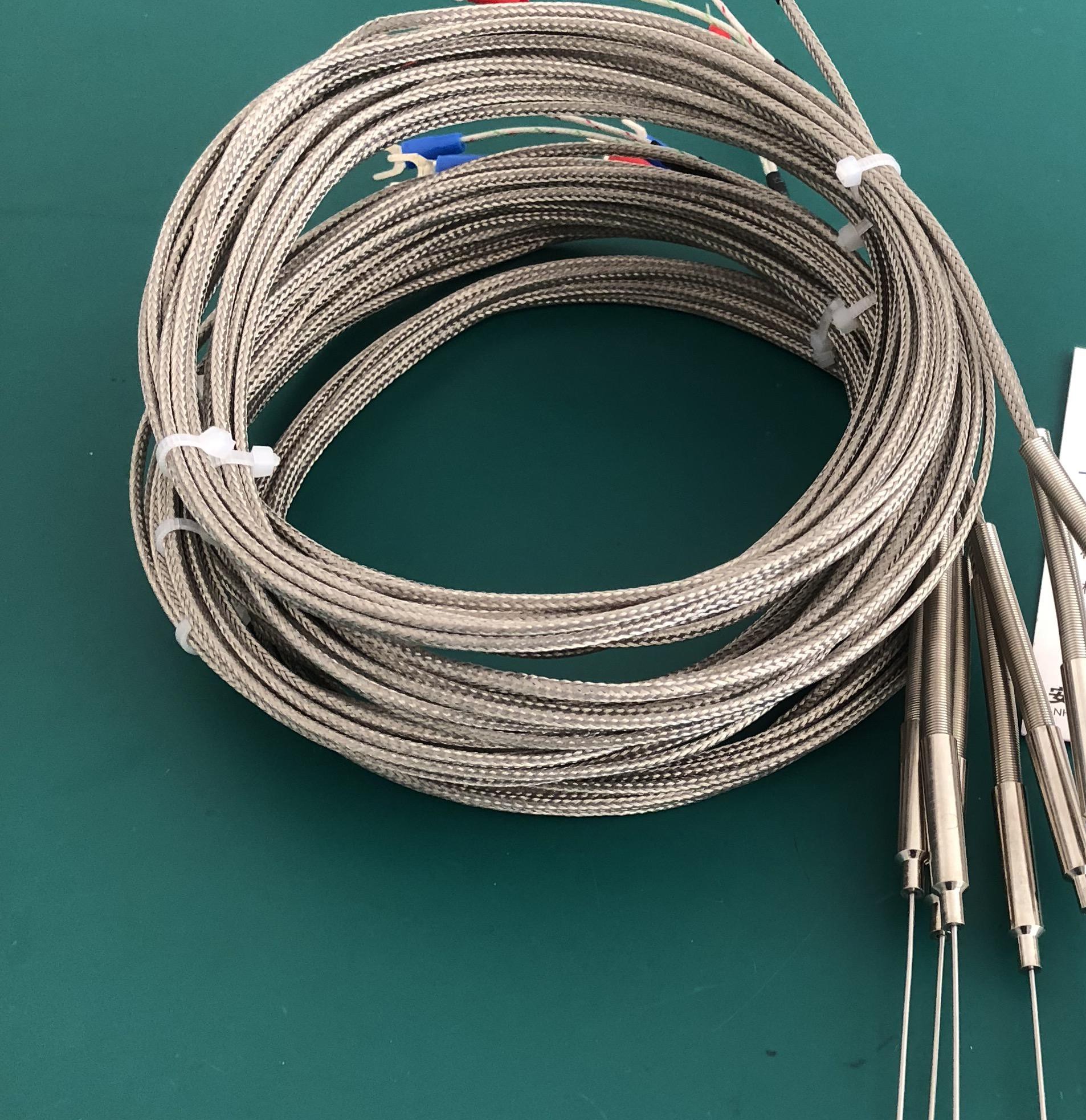

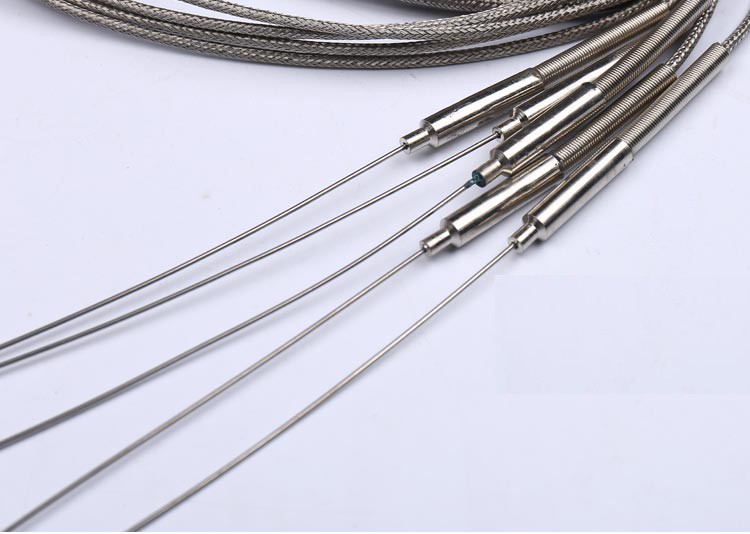

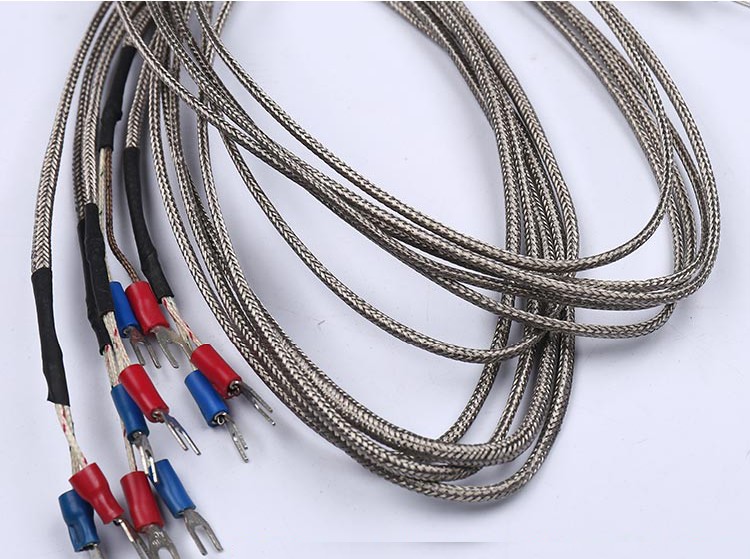

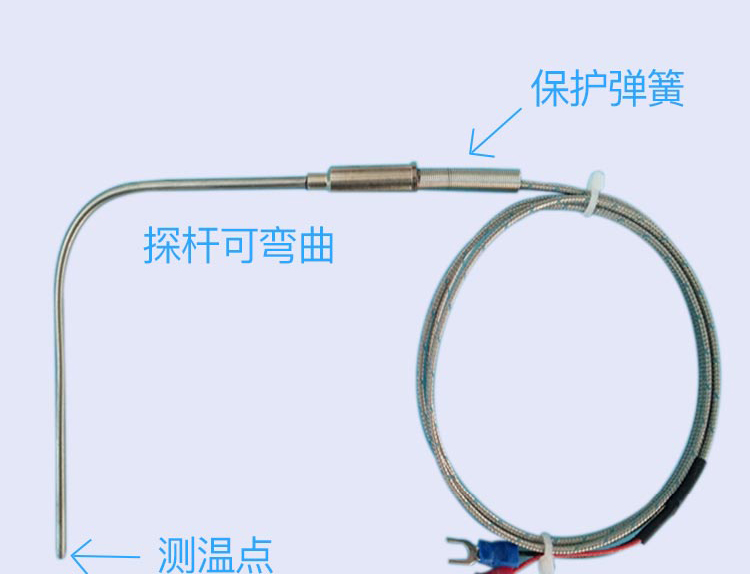

WRNK铠装热电偶适用于狭小且须弯曲场所的温度测量与控制。是化工、化纤、制药等行业不可缺少的测量温度装置。
WRNK铠装热电偶测温范围和准确度
类 别 | 代号 | 分度号 | 套管外径mm | 常用温度℃ | 最高使用温度℃ | 允许偏差△t | |
测量范围℃ | 允差值 | ||||||
镍铬-铜镍 | WREK | E | ≥Φ3 | 600 | 700 | 0~700 | ±2.5℃或±0.75%t |
镍铬-镍硅 | WRNK | K | ≥Φ3 | 800 | 900 | 0~900 | ±2.5℃或±0.75%t |
铜-铜镍 | WRCK | T | ≥Φ3 | 350 | 400 | <-200 | 未作规定 |
-40~350 | ±0.75%t |
注:1)t为被测温度的绝对值。
2)T型分度号产平需与厂方协商订货。
铠装热电偶热响应时间
在温度出现阶跃变化时,热电偶的输出变化至相当于该阶跃变化的50%,所需要的时间称为热响应时间,用T0.5表示
WRNK铠装热电偶型号对照表
W | R | 规格 | 内容 | ||||||
N | 镍铬-镍硅 | ||||||||
E | 镍铬-铜镍 | ||||||||
C | 铜-铜镍 | ||||||||
测温元件材料 | 铠装式 | - | 1 | 无固定装置式 | |||||
2 | 固定卡套螺纹 | ||||||||
3 | 可动卡套螺纹 | ||||||||
4 | 固定卡套法兰 | ||||||||
5 | 可动卡套法兰 | ||||||||
安 装 固 定 形 式 | 0 | 绝缘式 | |||||||
2 | 接壳式 | ||||||||
3 | 防水式 | ||||||||
8 | 手柄式 | ||||||||
8 | 小接线盒式 | ||||||||
9 | 带补偿导线 | ||||||||
接 线 盒 形 式 | 1 | 绝缘式 | |||||||
2 | 接壳式 | ||||||||
8 | 接壳式(手柄式) | ||||||||
9 | 绝缘式(手柄式) | ||||||||
工作端形式 | 3 | 3对 | |||||||
4 | 4对 | ||||||||
5 | 5对 | ||||||||
6 | 6对 | ||||||||
多 对 式 | |||||||||
W | R | □ | K | - | □ | □ | □ | □ |
